概述

GGJ型動態無功補償裝置是專用于低壓電網實現快速投切的無功補償裝置。該設備通過采集低壓進線的的無功信息，自動的實現低壓集中供電區域的無功自動跟蹤補償控制。裝置可廣泛應用于電力、鋼鐵、煤礦、石油、機械、化工、造船、輕工、港口、建材、礦山、小區等低壓380V、660V集中配電等場合，具有無功就地平衡、提高用電質量，降低線損等效果

產品功能

實現對低壓集中供電的無功自動跟蹤補償功能

實現配電所的電氣參數檢測功能

穩定電壓，提高電壓合格率

吸收諧波電流，降低設備運行溫度，提高設備使用壽命

提高功率因數，降低線路損耗，節約電能

釋放變壓器容量，提高變壓器的有效利用率

產品特點

控制系統采用本機控制方式，可實現無功的就地平衡

模塊化設計、維護、擴展方便

接口完善，預留有線、無線等通訊接口，方便設備的集中管理

無涌流投切技術，在電容器的投切中采用專用的投切技術，保證投切過程中無涌流。

精細化的設計，根據現場的電氣參數、設備的負荷特性為用戶提供精細的量身定制設計及服務，滿足用戶的實際需要

完善的保護功能，系統配置了過流、過壓、失壓等保護功能，保證系統的安全可靠運行

工作原理

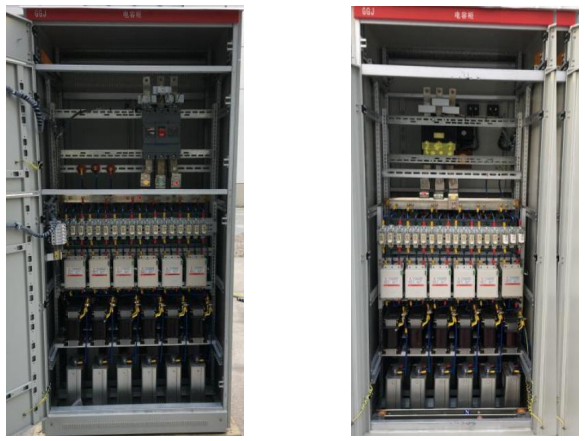

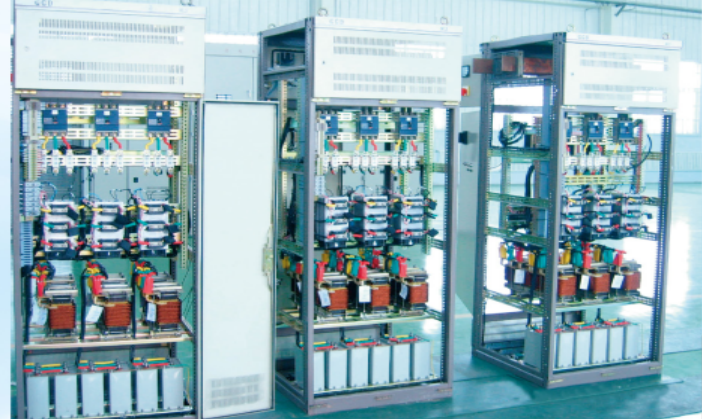

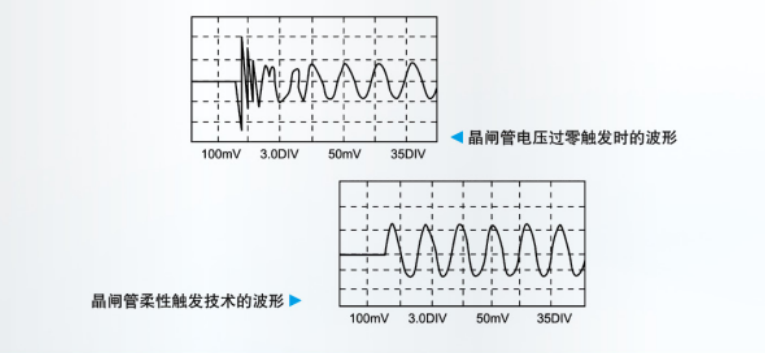

GGJ動態無功補償裝置,主要由四大部件組成 : 自適應控制器、大功率晶閘管、濾波電抗、抗諧波電容。自適應控制器對系統電壓電流取樣，計算出瞬時無功功率并與設定的無功功率投切門限比較，控制無觸點開關裝置或機電一體化裝置，實現電容投入或切除。無觸點開關是采用反并聯晶閘管模塊，由過零觸發電路觸發，消除了投入電容時的涌流，當電流小于晶閘管模塊的維持電流時電容即被切除，因此切除電容時不產生過電壓，有效改善電網電壓的閃變率。濾波電抗與抗諧波電容構成帶通串聯諧波吸收回路，并對電網系統基波提供超前無功功率補償。

技術參數
